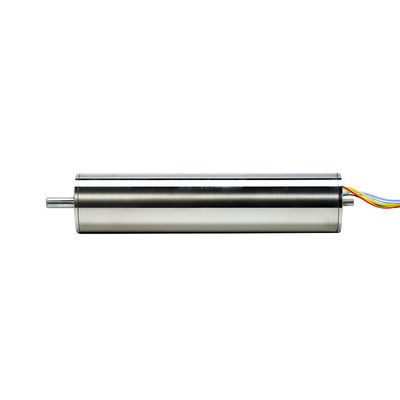

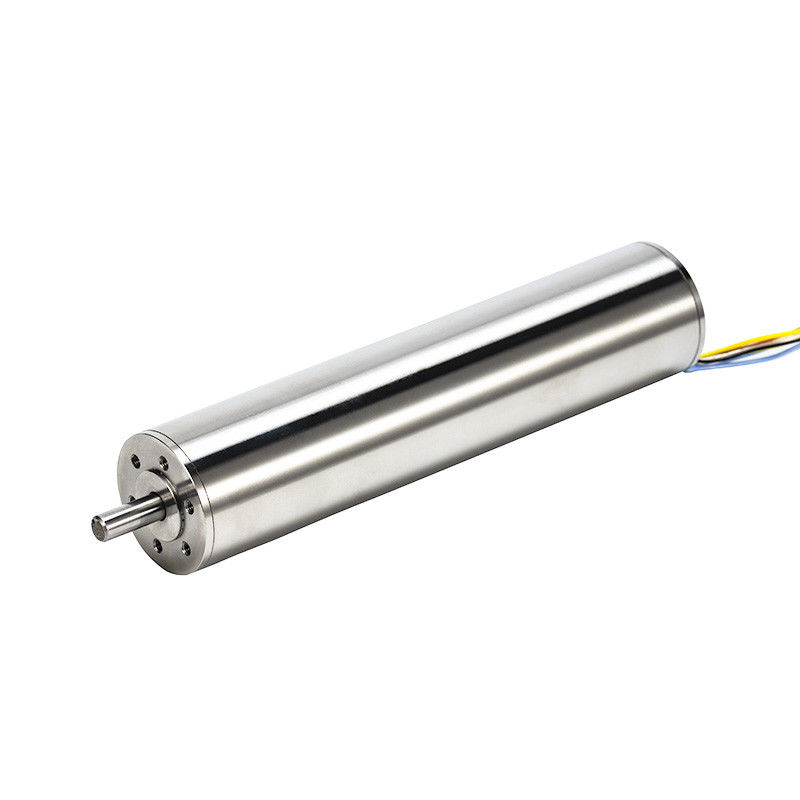

4 polen rotor 32 mm slotloze borstelloze motor 306.8W 0.57N.m 5235RPM 24V 48V
Productdetails:
| Plaats van herkomst: | Chinees |
| Merknaam: | PM |
| Certificering: | CE, ROHS |
| Modelnummer: | PM32142C |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 20 stuks |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Sterke export kartonnen doos buiten, polyfoom binnen |
| Levertijd: | 20 werkdagen |
| Betalingscondities: | MoneyGram, Western Union, , T/T |
| Levering vermogen: | 90000pcs per maand |
|
Gedetailleerde informatie |
|||
| Motortype: | Motoren zonder slot, zonder borstel | Motordiameter: | 32 mm |
|---|---|---|---|
| Motorische lengte: | 142 mm | Nominale spanning: | 24V, 48V of op maat |
| Geen lading: | 7120 rpm of 6863 rpm of op maat | Aantal paalparen van de motorrotor: | 2 |
| Tipe lager: | Stil bollagers met lage stroom | Magneetmateriaal: | NdFeB |
| Nominaal uitgangsvermogen: | 306.8W | ||
| Markeren: | 32 mm slotloze borstelloze motor,306.8W slotloze borstelloze motor,4 polen rotor slotloze borstelloze motor |
||
Productomschrijving
Model:PM32142C DC-motoren zonder slot- en borstels- 4 polen rotor
Typische toepassingen:
1Luchtvaart en defensie:
- Satellieten en ruimteschepen- slotloze borstelloze motoren worden gebruikt voor verschillende functies zoals antennesystemen.
- Onbemande luchtvaartuigen (UAV's) - in de voortstuwingssystemen worden dikwijls spleetloze borstelloze motoren gebruikt.
2Medische apparatuur:
- Chirurgische Robots- slotloze borstelloze motoren worden gebruikt om de beweging van de robotarmen te controleren.
- Diagnostische apparatuur: In medische beeldvormende apparaten zoals MRI-machines worden in de bewegingscontrolesystemen voor onderdelen zoals de patiëntetafel, slotloze borstelloze motoren gebruikt.
3Industriële automatisering:
- Hoogprecisie-positiesystemen: In CNC-machines (computer numerical control) worden voor de precieze beweging van de snijgereedschappen of werkstukken slotloze borstelloze motoren gebruikt.
- Verpakkingsmachines: In verpakkingslijnen worden deze motoren gebruikt om transportbanden, vulmachines en etiketteringsmachines aan te drijven.
4Robotica:
- Humanoïde robots: bij humanoïde robots worden in de gewrichten spleetloze borstelloze motoren gebruikt om de noodzakelijke beweging te verzorgen.
- Servicerobots: voor servicerobots zoals schoonmaakrobots of bezorgrobots worden in de aandrijfsystemen slotloze borstelloze motoren gebruikt.
Technische gegevens van de motor:
| PM32142C-serie | Eenheid | 001 | 002 | |
| 1 | Spanning | V | 24 | 48 |
| 2 | Stallingskoppel | mNm | 568 | 2169.2 |
| 3 | Stall Current | Een | 17 | 34.1 |
| 4 | Geen laadvermogen | rpm | 6863 | 7120 |
| 5 | Geen belastingstroom | Een | 0.278 | 0.22 |
| 6 | Nominale snelheid | RPM | 5215 | 5235 |
| 7 | Nominale stroom | Een | 4.29 | 9.2 |
| 8 | Nominaal koppel | mNm | 136.4 | 574.4 |
| 9 | Nominaal uitgangsvermogen | W | 75 | 306.8 |
| 10 | Terminalweerstand | Ohm. | 1.41 | 1.41 |
| 11 | End-inductie | mH | 125 | 125 |
| 12 | Achteruit EMF constante | mV/rpm | 3.497 | 6.70 |
| 13 | Maximale efficiëntie | % | 78.6 | 85 |
| 14 | Koëfficiënt koppel | mNm/A | 33.37 | 63.96 |
| 15 | Snelheidsconstante | rpm/V | 286 | 149 |
| 16 | Maximaal vermogen | W | 102 | 408.7 |
| 17 | Inertie van rotor | g cm2 | 108.84 | 108.84 |
| Aanvullende informatie | ||
| ● | aantal paalparen van de rotor | 2 |
| ● | Aantal fasen | 3 |
| ● | Werktemperatuurbereik | -40°C... +150°C. |
| ● | Isolatiecellen | Klasse F |
| ● | De motorparameters en de asgrootte kunnen worden gemaakt op verzoek van de klant. | |
| ● | Opties: versnellingsbak | |
Motorontwerp (mm)
